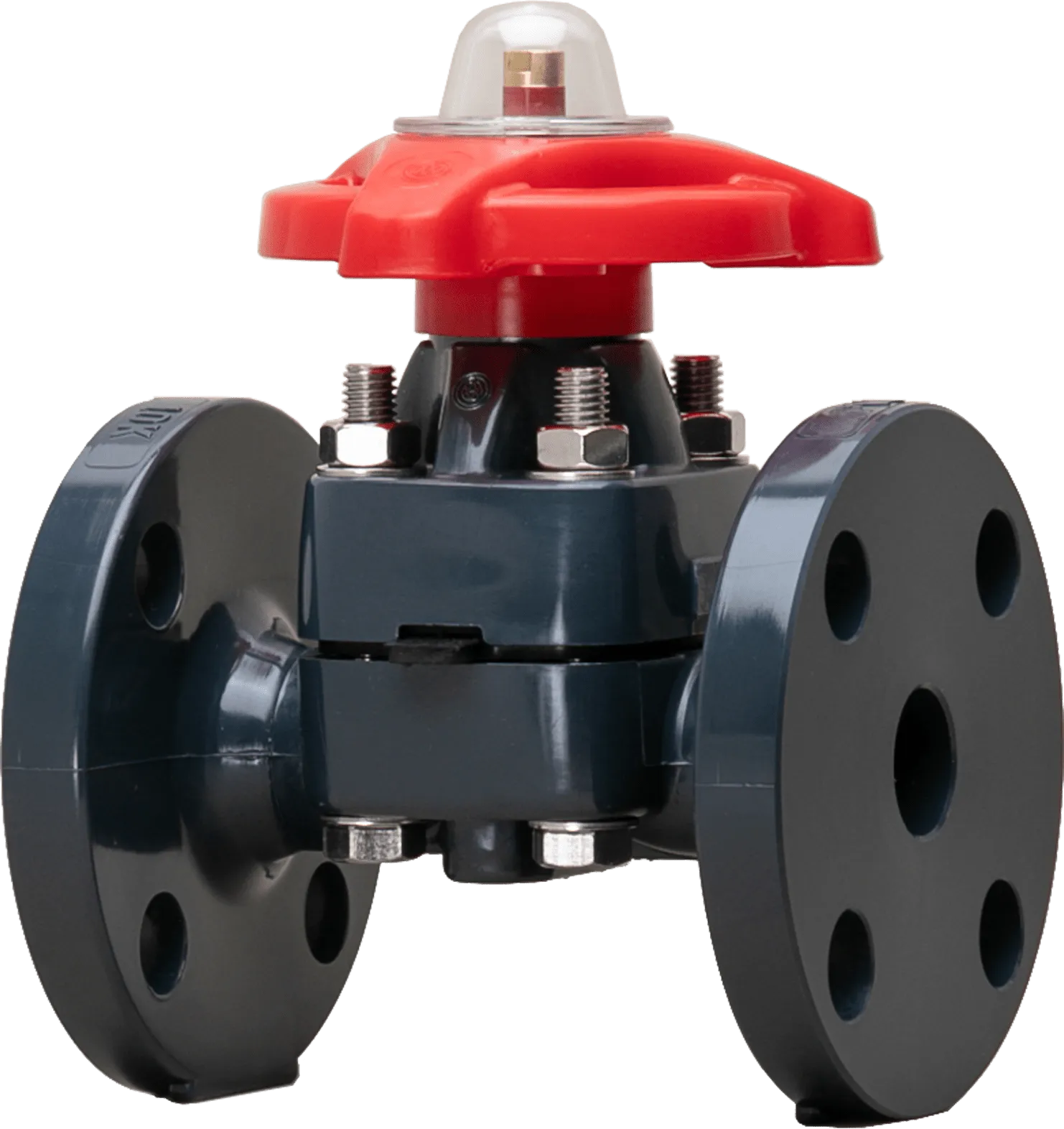

Type-14 Flanged Diaphragm Valve

Válvula de diafragma com corpo flangeado moldado em peça única, oferecendo dimensão total reduzida e construção sem necessidade de fabricação. Vedação hermética e desempenho superior (1/2″ – 4″).

Ver Especificações
Type-14 Flanged Diaphragm Valve

Características Principais

🔩

Construção Flangeada

Corpo de construção flangeada moldado em peça única, proporcionando dimensão total mais curta e fabricação livre.

📏

Dimensões ANSI

Dimensões face-to-face flangeadas (ANSI) equivalentes às válvulas metálicas mais comumente usadas.

🔒

Vedação Hermética

Vedação bubble-tight mesmo em aplicações difíceis contendo partículas suspensas ou slurries.

🛡️

Barreira de Gás

Diafragma triplo EPDM/PVDF/PTFE fornece barreira contra gases agressivos como hipoclorito de sódio.

⚙️

Design Weir

Design weir interno para excelentes características de throttling e controle preciso de fluxo.

🤖

Atuação Flexível

Pode ser atuada pneumaticamente ou eletricamente para automação completa do processo.

Especificações Técnicas

Tamanhos

  • 1/2″ – 4″
  • Construção flangeada

Materiais do Corpo

  • PVC
  • CPVC
  • PP (Polipropileno)
  • PVDF

Materiais do Capuz

  • PVC
  • PP (Polipropileno)
  • PPG
  • PVDF

Diafragmas

  • EPDM
  • EPDM/PVDF/PTFE (3 camadas)
  • Nitrile (disponível)
  • FKM (disponível)

End Connection

  • Flanged (ANSI)
  • Padrão ANSI

Operador

  • Handwheel (Manual)
  • Pneumático (Type-AN, Type-AP)
  • Elétrico (Series 19)

Benefícios de Design

✓
Vedação Corpo-a-Capuz Superior: Desempenho líder do setor isolando componentes do capuz do meio
✓
Corpo Robusto: Fabricado em termoplástico sólido para máxima resistência à corrosão
✓
Design Computadorizado: Corpo e capuz com diafragmas projetados por análise dinâmica computacional
✓
Batente de Curso Integrado: Previne over-tightening e tensão compressiva no diafragma
✓
Indicador de Posição: Indicador no topo para confirmação visual da posição da válvula
✓
Barreira PVDF Padrão: Protege suporte EPDM de permeação de gás em todas válvulas PTFE
✓
Perfil Baixo: Design compacto para instalação em espaços limitados
✓
Estrutura Bayoneta: Conecta compressor e diafragma para substituição fácil do diafragma
✓
Montagem em Painel: Suporte inferior moldado integralmente para montagem simples e firme

Aplicações Ideais

Throttling
Linhas de Slurry
Processamento Químico
Plantas de Branqueamento
Aquários
Mineração
Tratamento de Água
Aterros Sanitários
Piscinas
Fabricação de Semicondutores

Downloads e Recursos

📄

Datasheet Type-14 Flanged

Especificações completas

Download PDF
📋

Aplicação Hipoclorito

Datasheet específico

Download PDF
⚡

Series 19 (Elétrico)

Atuador multiturn

Download PDF
💨

Type-AN (Pneumático)

1/2″ – 2″

Download PDF
💨

Type-AP (Pneumático)

2-1/2″ – 4″

Download PDF
📖

Manual O&M Type-AN

Operação e manutenção

Download PDF
📖

Manual O&M Type-AP

Operação e manutenção

Download PDF
📝

Spec Type-AP

Especificação técnica

Download PDF
